您现在所在位置:主页 > 中文主页 > 新闻中心 > 站内新闻 >

行业资讯

站内新闻

纱线热定型工艺的好处分析

发布日期:2025-07-28 15:55浏览次数:
涤纶长丝(PET长丝)的热定型工艺是其加工过程中的核心环节,通过精确控制温度、时间和张力,可显著改善纱线的物理和化学性能。以下是涤纶长丝热定型的具体好处及作用机制:
**1. ** 消除内应力,稳定纤维结构
分子链重排:在玻璃化温度(Tg,涤纶约70-80℃)以上加热时,纤维内部分子链段运动增强,消除纺丝和拉伸过程中产生的内应力,使非晶区分子链重新排列,形成更稳定的三维结构。
结晶度调控:通过定型温度(通常180-220℃)调整结晶度(可提升5%-15%),从而平衡纱线的强度与柔韧性(如工业用高强丝结晶度需达40%以上)。
**2. ** 提升尺寸稳定性
热收缩率降低:未定型涤纶长丝在高温环境(如染色或熨烫)中易收缩(沸水收缩率可达5%-8%),定型后收缩率可降至1%以下。
抗蠕变性能增强:定型后纤维的蠕变速率降低30%-50%,适用于需长期承重的产业用纺织品(如安全带、吊装带)。
**3. ** 优化力学性能
强度与模量提升:适当的热定型可使断裂强度提高10%-20%(如常规涤纶长丝从4.5cN/dtex提升至5.2cN/dtex),初始模量同步增加。
延伸性可控:通过调整定型张力,可精准控制断裂伸长率(如服装用丝通常控制在20%-30%,工业用丝则需<15%)。
**4. ** 改善后续加工性能
织造效率提升:
毛羽减少:高温使纤维表面轻微熔融,毛羽数量降低50%以上,减少喷气织机断头率。
抗静电性增强:定型后纤维表面电阻率下降1-2个数量级,避免织造时因静电吸附导致停台。
染色均匀性提高:定型后纤维结构均一,染料上染率差异率从±15%降至±5%以内(尤其对细旦多孔丝关键)。
**5. ** 赋予特殊功能
形状记忆效应:通过分段定型(如双组分涤纶),可实现温度触发形变恢复(用于智能服装)。
抗紫外线/水解:高温定型促使部分分子交联,UPF值提升20%-30%,水解稳定性增强(适用于户外帐篷纱)。
**6. ** 节能降耗
染色温度降低:定型后涤纶的玻璃化温度可微调,后续分散染料染色温度可从130℃降至110-120℃,节能约25%。
缩短工艺时间:定型纱在后续热熔染色中的固色时间减少30%。

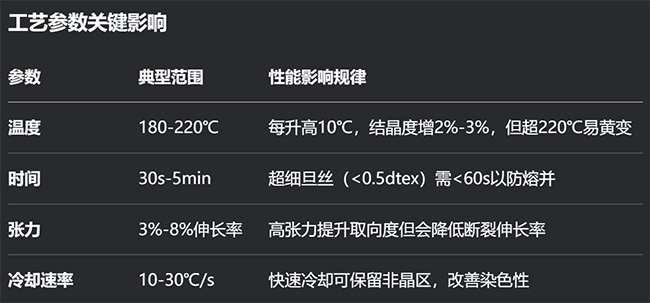

典型应用对比
服装领域:
仿丝绸涤纶:190℃松式定型,获得柔软悬垂性。
运动面料:210℃中张力定型,确保尺寸稳定且抗起球。
常见问题与解决
黄变:温度超过230℃或时间过长导致,可通入氮气保护。
僵化:张力过大导致手感变硬,需调整至5%以下伸长率。
染色斑:定型不均匀造成,需优化热风循环系统(风速>8m/s)。
通过热定型工艺的精准调控,涤纶长丝可满足从高端时装到航空航天材料的多样化需求,是提升产品附加值的关键技术节点。实际生产中需结合纱线规格(如FDY、DTY)和终端用途动态调整参数。
